На сегодняшний день Facebook является пожалуй самым обсуждаемым интернет-проектом во всем мире. Не смотря на довольно низкий уровень проникновения Facebook в России, темпы захвата аудитории этим проектом мягко говоря поражают. Как же им удается управляться с таким огромным социальным графом и удовлетворять потребности в общении невероятно большого количества людей по всему миру?

Платформа

• Linux - операционная система
• PHP с HipHop - код на PHP компилируется в C++
• memcached - агрессивное кэширование объектов
• MySQL - используется как хранилище пар ключ-значение, никаких join'ов
• Thrift - интерфейс взаимодействия между сервисами, написанными на разных языках программирования
• Scribe - универсальная система сбора и агрегации данных с рабочих серверов

Статистика

• Более 500 миллионов активных пользователей (месячная аудитория)
• Более миллиарда социальных связей
• Более 200 миллиардов просмотров страниц в месяц
• Более 4 триллионов действий попадает в новостные ленты каждый день
• Более 150 миллионов обращений к кэшу в секунду; 2 триллиона объектов в кэше
• Более 8 миллиардов минут провели пользователи на Facebook'е ежедневно
• Более 3 миллиардов фотографий загружается каждый месяц, до 1.2 миллиона фотографий в секунду
• 20 миллиардов фотографий в 4 разрешениях = 80 миллиардов фотографий, их бы хватило чтобы покрыть поверхность земли в 10 слоев; это больше, чем на всех других фото-ресурсах в месте взятых
• О более чем 5 миллиардах единиц контента рассказывается друзьям еженедельно
• Более миллиарда сообщений в чате каждый день
• Более ста миллионов поисковых запросов в день
• Более 250 приложений и 80 тысяч сторонних ресурсов на платформе Facebook Connect
• Более 400 тысяч разработчиков сторонних приложений
• Менее 500 разработчиков и системных администраторов в штате
• Более миллиона активных пользователей на одного инженера
• Десятки тысяч серверов, десятки гигабит трафика

Архитектура

Общие принципы

• Балансировщик нагрузки выбирает веб-сервер для обработки запроса
• PHP-код в веб-сервере подготавливает HTML, пользуясь данными из различных источников:
  • MySQL
  • memcached
  • Специализированные сервисы
• Если взглянуть с другой стороны, то получим трехуровневую архитектуру:
  • Вер-приложение
  • Распределенный индекс
  • Постоянное хранилище
• Использование открытых технологий там, где это возможно
• Поиск возможностей оптимизации используемых продуктов
• Философия Unix:
  • Старайтесь делать каждый компонент системы простым и производительным
  • Комбинируйте компоненты для решения задач
  • Концентрируйте внимание на хорошо обозначенных точках взаимодействия
• Все усилия направлены на масштабируемость
• Попытки минимизации количества точек отказа
• Простота, простота, простота!

PHP

Почему PHP?

• Во многом "так исторически сложилось"
• Хорошо подходит для веб-разработки
• Легок в изучении: небольшой набор выражений и языковых конструкций
• Легок в написании: нестрогая типизация и универсальный "массив"
• Легок в чтении: синтаксис похож на C++ и Java
• Прост в дебаггинге: нет необходимости в перекомпиляции
• Большой ассортимент библиотек, актуальных для веб-проектов
• Подходит для процесса разработки с короткими итерациями
• Активное сообщество разработчиков по всему миру
• Динамическая типизация, интерпретируемый язык для скриптов

Как оказалось на самом деле?

• Высокий расход оперативной памяти и вычислительных ресурсов
• Сложно работать, когда объем исходного кода очень велик: слабая типизация и ограниченные возможности для статичного анализа и оптимизации кода
• Не особо оптимизирован для использования в крупных проектах
• Линейный рост издержек при подключении файлов с исходным кодом
• Механизм разработки расширений не очень удобен

Доработки:

• Оптимизация байт-кода
• Улучшения в APC (ленивая загрузка, оптимизация блокировок, "подогрев" кэша)
• Свои расширения (клиент memcache, формат сериализации, логи, статистика, мониторинг, механизм асинхронной обработки событий)
• HipHop - трансформатор исходных кодов:
  • Разработчики пишут на PHP, который конвертируется в оптимизированный C++
  • Статический анализ, определение типов данных, генерация кода, и.т.д.
  • Облегчает разработку расширений
  • Существенно сокращает расходы оперативной памяти и вычислительных ресурсов
  • У команды из трех программистов ушло полтора года на разработку, переписаны большая часть интерпретатора и многие расширения языка
  • Опубликован под opensource лицензией в начале года, нет необходимости проходить этот же путь с нуля

MySQL

Как используется MySQL?

• Используется как хранилище пар ключ-значение
• Большое количество логических узлов распределено между физическими машинами
• Балансировка нагрузке на уровне физических серверов
• Репликация для распределения операций чтения не используется
• Большинство запросов касаются самой свежей информации: оптимизация таблиц для доступа к новым данным, архивация старых записей
• В целом быстро и надежно

Как оказалось на самом деле?

• Логическая миграция данных очень сложна
• Создавать большое количество логических баз данных и перераспределять их между физическими узлами, балансируя таким образом нагрузку, намного удобнее
• Никаких join'ов на рабочих серверах баз данных
• Намного проще наращивать вычислительные мощности на веб-серверах, чем на серверах баз данных
• Схемы, основанные на структуре данных, делают программистов счастливыми и создают большую головную боль администраторам
• Никогда не храните не-статичные данные в централизованное базе данных

Доработки:

• Практически никаких модификаций исходного кода MySQL
• Своя схема партиционирования с глобально-уникальными идентификаторами
• Своя схема архивирования, основанная на частоте доступа к данным относительно каждого пользователя
• Расширенный движок запросов для репликации между датацентрами и поддержания консистенции кеша
• Библиотеки для доступа к данным на основе графа:
  • Объекты (вершины графа) с ограниченными типами данных (целое число, строка ограниченно длины, текст)
  • Реплицированные связи (ребра графа)
  • Аналоги распределенных внешних ключей (foreign keys)
  • Большинство данных распределено случайно

Memcache

Как используется memcached?

• Высокопроизводительная распределенная хэш-таблица
• Содержит "горячие" данные из MySQL
• Снижает нагрузку на уровень баз данных
• Основная форма кэширования
• Используется более 25TB памяти на нескольких тысячах серверов
• Среднее время отклика менее 250 микро-секунд
• Кэшируются сериализованные структуры данных PHP
• Отсутствие автоматического механизма проверки консистенции данных между memcached и MySQL - приходится делать это на уровне программного кода
• Множество multi-get запросов для получения данных на другом конце ребер графа
• Ограниченная модель данных, неэффективен для маленьких объектов

Доработки:

• Порт на 64-битную архитектуру
• Более эффективная сериализация
• Многопоточность
• Улучшенный протокол
• Компрессия
• Проксирование запросов
• Доступ к memcache через UDP:
  • уменьшает расход памяти благодаря отсутствию тысяч буферов TCP соединений
  • управление ходом исполнения приложение (оптимизация для multi-get)
• Статистика о работе потоков по запросу - уменьшает блокировки
• Ряд изменений в ядре Linux для оптимизации работы memcache:
  • распределение управления сетевыми прерывания по всем ядрам
  • оппортунистический опрос сетевых интерфейсов
• После вышеперечисленных модификаций memcached способен выполнять до 250 тысяч операций в секунду, по сравнению со стандартными 30-40 тысячами без данных изменений

Thrift

Что это?

• Легкий механизм построения приложений с использованием нескольких языков программирования
• Высокая цель: предоставить механизм прозрачного взаимодействия между языками программирования.
• Предоставляет язык описания интерфейсов, статический генератор кода
• Поддерживаемые языки: C++, PHP, Python, Java, Ruby, Erlang, Perl, Haskell и многие другие
• Транспорты: простой интерфейс для ввода-вывода (сокеты, файлы, буферы в памяти)
• Протоколы: стандарты сериализации (бинарный, JSON)
• Серверы: неблокирующие, асинхронные, как однопоточные, так и многопоточные

Почему именно Thrift?

• Альтернативные технологии: SOAP, CORBA, COM, Pillar, Protocol Buffers - но у всех есть свои существенные недостатки, что вынудило Facebook создать свою технологию
• Он быстрый, очень быстрый
• Меньше рабочего времени тратится каждым разработчиком на сетевые интерфейсы и протоколы
• Разделение труда: работа над высокопроизводительными серверами ведется отдельно от работы над приложениями
• Общий инструментарий, знакомый всем разработчикам

Scribe

Что это?

• Масштабированный распределенный механизм ведения логов
• Перемещает данные с серверов в центральный репозиторий
• Широкая сфера применения:
  • Логи поисковых запросов
  • Публикации в новостных лентах
  • Данные по A/B тестированиям
• Более надежен, чем традиционные системы логгирования, но недостаточно надежен для транзакций баз данных
• Простая модель данных
• Построен на основе Thrift

Хранение фотографий

Сначала сделали это просто:

• Загрузка на сервер: приложение принимает изображение, создает миниатюры в нужных разрешениях, сохраняет в NFS
• Загрузка с сервера: изображения отдаются из NFS через HTTP
• NFS построена на коммерческих продуктах
• Это было необходимо, чтобы сначала проверить, что продукт востребован пользователями и они правда будут активно загружать фотографии
• На самом деле оказалось, что:
  • Файловые системы непригодны для работы с большим количеством небольших файлов
  • Метаданные не помещаются в оперативную память, что приводит к дополнительным обращениям к дисковой подсистеме
  • Ограничивающим фактором является ввод-вывод, а не плотность хранения

Потом начали оптимизировать:

• Кэширование более часто используемых миниатюр изображений в памяти на оригинальных серверах для масштабируемости, надежности и производительности
• Распределение их по CDN для уменьшения сетевых задержек
• Возможно сделать еще лучше:
  • Хранение изображений в больших бинарных файлах (blob)
  • Сервис, отвечающий за фотографии имеет информацию о том, в каком файле и с каким отступом от начала расположена каждая фотография (по ее идентификатору)
  • Этот сервис в Facebook называется Haystack и он оказался в 10 раз эффективнее "простого" подхода и в 3 раза эффективнее "оптимизированного"

Другие сервисы

• SMC: консоль управления сервисами - централизованная конфигурация, определение на какой физической машине работает логический сервис
• ODS: инструмент для визуализации изменений любых статистических данных, имеющихся в системе; удобен для мониторинга и оповещений
• Gatekeeper: разделение развертывания и запуска, A/B тестирования, таргетированный запуск, постепенный запуск
• И еще около 50 других сервисов...

Как это работает все вместе?

Новые альбомы друзей

1. Получаем профиль по идентификатору пользователя (скорее всего из кэша, но потенциально возможно обращение к базе данных)
2. Получаем список друзей (опять же на основе идентификатора пользователя из кэша или из базы данных в случае промаха)
3. Параллельно запрашиваем идентификаторы последних 10 альбомов для каждого из друзей (multi-get, каждый промах мимо кэша индивидуально вытаскивается из MySQL)
4. Параллельно получаем данные о всех альбомах (на основе идентификаторов альбомов из предыдущего шага)
5. Все данные получены, выполняем логику отрисовки конкретной страницы на PHP
6. Отправляем HTML в браузер, пользователь счастлив :)

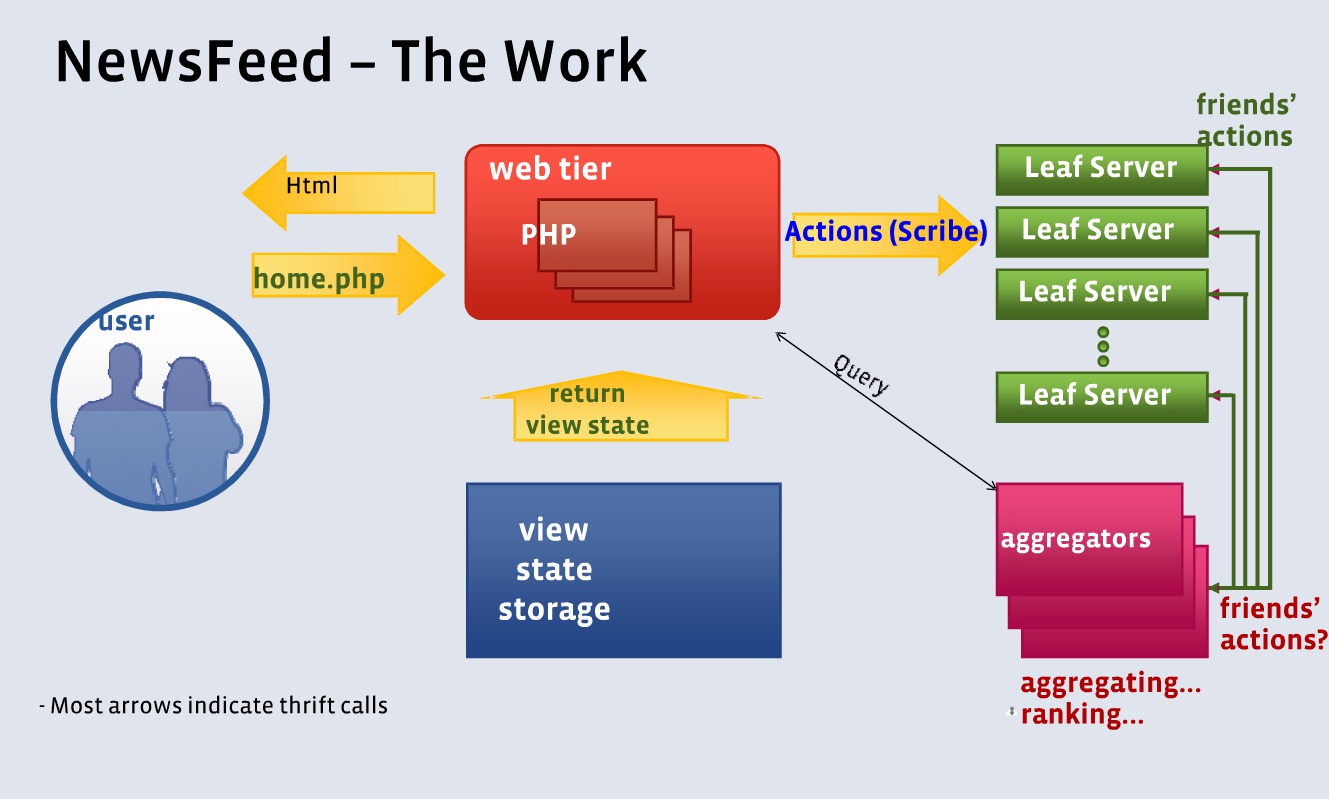

Новостная лента

Поиск

Подводим итоги

LAMP не идеален

• PHP+MySQL+Memcache решает большинство задач, но не может решить совсем все:
  • PHP не может хранить состояния
  • PHP не самый производительный язык
  • Все данные находятся удаленно
• Facebook разрабатывает собственные внутренние сервисы, чтобы:
  • Располагать исполняемый код ближе к данным
  • Скомпилированное окружение более эффективно
  • Некоторая функциональность присутствует только в других языках программирования
• Философия сервисов:
  • Создание сервисов только при необходимости (минимизация издержек по развертке, поддержке и ведению отдельной кодовой базы; потенциальная дополнительная точка сбоя)
  • Создание общего набора инструментов для создания сервисов (Thrift, Scribe, ODS, средства мониторинга и уведомлений)
  • Использование правильных языка программирования, библиотек и инструментов для решения задачи
• Возвращение инноваций общественности - важный аспект разработки в Facebook:
  • Опубликованные свои проекты:
    • Thrift
    • Scribe
    • Tornado
    • Cassandra
    • Varnish
    • Hive
    • xhprof
  • Доработки популярных решений:
    • PHP
    • MySQL
    • memcached
  • Информация о взаимодействии Facebook с opensource-сообществом, этих и других проектах расположена на странице, посвященной opensource.
• Ключевые моменты культуры разработки в Facebook:
  • Двигайся быстро и не бойся ломать некоторые вещи
  • Большое влияние маленьких команд
  • Будь откровенным и инновационным

Источники информации

Данная статья не является переводом готовой статьи, в качестве источников информации послужили записи выступлений сотрудников Facebook на конференциях:

• Facebook Architecture: Science and the Social Graph
• Facebook: Moving Fast at Scale
• Scale at Facebook

Очень рекомендую посмотреть материалы в оригинале, так как естественно я осветил в статье далеко не все, да и неточности какие-либо неисключены. Помимо этого возможно многим будет интересно мероприятие "Facebook: how we scaled to 500 000 000 users ", где Robert Johnson выступает 22 октября в Москве. Еще он числится в списке докладчиков Highload++ с аналогичным выступлением. Дополнительную информацию можно почерпнуть в блоге инженеров Facebook.

UPD: Обновил некоторые моменты после посещения вышеупомянутого выступления Роберта.
